DH1100 (80115)

50t / 80m / Flat Top

50 ton80 m kol92.46 m yukseklikUc Yuk: 9.50 Ton (4-Fall) / 11.50 Ton (2-Fall)

Dahan DH1100 (80115) — 50 ton kapasiteli ağır sınıf gergisiz (flat-top) kule vinç. 80m bom uzunluğu, H3228 mast ile 92.46m serbest yükseklik. Büyük konut, ticari ve endüstriyel projeler için yüksek verimli çözüm.

Katalogu Incele

Temel Ozellikler

Kapasite
50 ton
Kol Uzunlugu
80 m
Yukseklik
92.46 m
Uc Yuk
9.50 Ton (4-Fall) / 11.50 Ton (2-Fall)
Motor
380V (±10%) / 50Hz

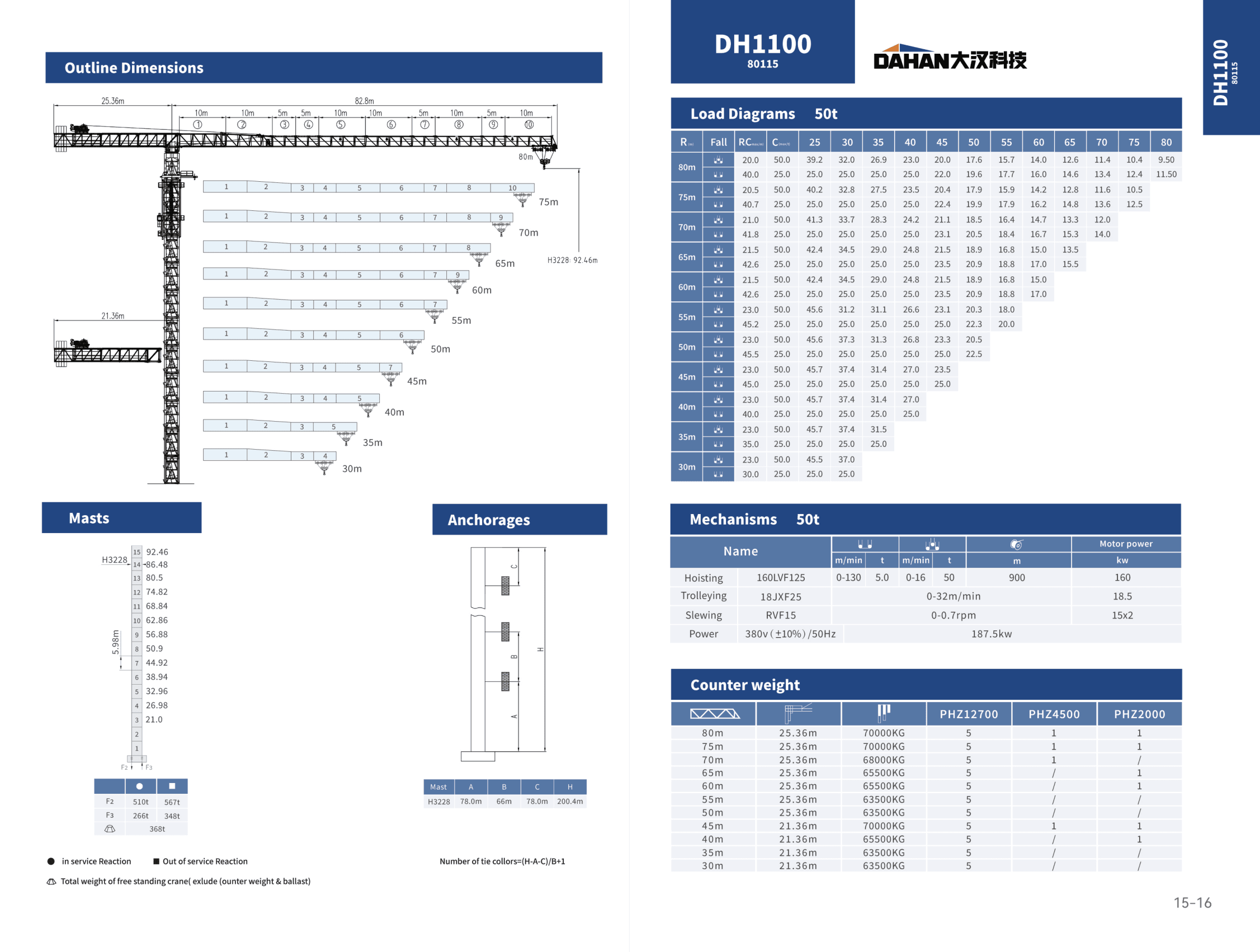

Katalog Sayfasi

DH1100 (80115) katalog sayfa 1
1 / 1

Kurulum Yukseklikleri

H3228Konfigurasyonu

Statik (Ankarajli)

Bom Alti92.46m
Kanca Alti92.46m

Detayli Yuk Diyagrami

Resmi Katalog Verisi

Asagidaki degerler standart kurulum icindir. Ruzgar yuku, zemin etudu ve bina yapisina gore konfigurasyon muhendislerimiz tarafindan projeye ozel belirlenir.

BomFallR(Cmax)Cmax253035404550556065707580
80m24025252525252219.617.71614.613.412.411.5
4205039.23226.9232017.615.71412.611.410.49.5
75m240.7252525252522.419.917.916.214.813.612.5
420.55040.232.827.523.520.417.915.914.212.811.610.5
70m241.8252525252523.120.518.416.715.314
4215041.333.728.324.221.118.516.414.713.312
65m242.6252525252523.520.918.81715.5
421.55042.434.52924.821.518.916.81513.5
60m242.6252525252523.52018.817
421.55042.434.52924.821.518.916.815
55m245.225252525252522.320
4235045.631.231.126.623.120.318
50m245.525252525252522.5
4235045.637.331.326.823.320.5
45m245252525252525
4235045.737.431.42723.5
40m2402525252525
4235045.737.431.527
35m23525252525
4235045.737.431.5
2-Fall (Hizli)
4-Fall (Agir yuk)
6-Fall
8-Fall (Ekstrem)

Bom Konfigurasyonu

Counter Jib25.36m
Max Jib80mtoplam uzunluk: 82.8m
Segments10

Kule Vinc Silueti

25.36m80m

Segment Konfigurasyonlari

25.36m
10m
1
10m
2
5m
3
5m
4
10m
5
5m
6
10m
7
5m
8
10m
9
10m
10
82.8m
1
2
3
4
5
6
7
8
9
10
80m
1
2
3
4
5
6
7
8
9
75m
1
2
3
4
5
6
7
8
70m
1
2
3
4
5
6
7
9
65m
1
2
3
4
5
6
7
60m
1
2
3
4
5
6
55m
1
2
3
4
5
50m
1
2
3
4
6
45m
1
2
3
4
40m
1
2
3
35m
Kule Yukseklikleri (H3228 (5.98m sections)):
Lv1:21m
Lv2:26.98m
Lv3:32.96m
Lv4:38.94m
Lv5:44.92m
Lv6:50.9m
...+7
Kullanilan Segment
Kullanilmayan Segment

Mekanizma Ozellikleri (50t)

IsimModelHiz 1Yuk 1Hiz 2Yuk 2Motor
Hoisting160LVF1250-1305t0-1650t160
Trolleying18JXF250-32m/min---18.5
SlewingRVF150-0.7rpm---15×2
Guc: 380v (±10%)/50Hz
Toplam: 187.5KW

Karsi Agirlik

YukseklikDosemeAgirlikBagBlok Dagilimi
80m25.3670000KG5PHZ12700×5, PHZ4500×1, PHZ2000×1
75m25.3670000KG5PHZ12700×5, PHZ4500×1, PHZ2000×1
70m25.3668000KG5PHZ12700×5, PHZ4500×1
65m25.3665500KG5PHZ12700×5, PHZ2000×1
60m25.3665500KG5PHZ12700×5
55m25.3663500KG5PHZ12700×5
50m25.3663500KG5PHZ12700×5
45m21.3670000KG5PHZ12700×5, PHZ4500×1, PHZ2000×1
40m21.3665500KG5PHZ12700×5, PHZ2000×1
35m21.3663500KG5PHZ12700×5
30m21.3663500KG5PHZ12700×5

Kule Bolumleri (H3228 (5.98m sections))

13
||
92.46m
12
||
86.48m
11
||
80.5m
10
||
74.82m
9
||
68.84m
8
||
62.86m
7
||
56.88m
6
||
50.9m
5
||
44.92m
4
||
38.94m
3
||
32.96m
2
||
26.98m
1
||
21m

Max: 92.46m

Lv121m
Lv226.98m
Lv332.96m
Lv438.94m
Lv544.92m
Lv650.9m
Lv756.88m
Lv862.86m
Lv968.84m
Lv1074.82m
Lv1180.5m
Lv1286.48m
Lv1392.46m

Temel Agirliklari (ton)

H3228 F2: 510t / 567t
H3228 F3: 266t / 348t

Ankraj Bilgileri

ABCH
MastABCH (Max)
H322878m66m78m200.4m

A: Tie collar yatay mesafesi · B: Tie collar araligi · C: Ust uzanti · H: Max ankaraj yuksekligi
