DH208 (7015)

10t / 70m / Flat Top

10 ton70 m kol60 m yukseklikUc Yuk: 1.40 Ton (2-Fall) / 1.50 Ton (4-Fall)

Orta ölçekli inşaat projeleri için ideal 10 ton kapasiteli flat-top kule vinç. 70 metre kol uzunluğu ve 60 metre yüksekliğe kadar çalışma imkanı sunan DH208, konut ve ticari yapı projelerinde güvenilir performans sağlar.

Katalogu Incele

Temel Ozellikler

Kapasite
10 ton
Kol Uzunlugu
70 m
Yukseklik
60 m
Uc Yuk
1.40 Ton (2-Fall) / 1.50 Ton (4-Fall)
Motor
380V / 50Hz

Katalog Sayfasi

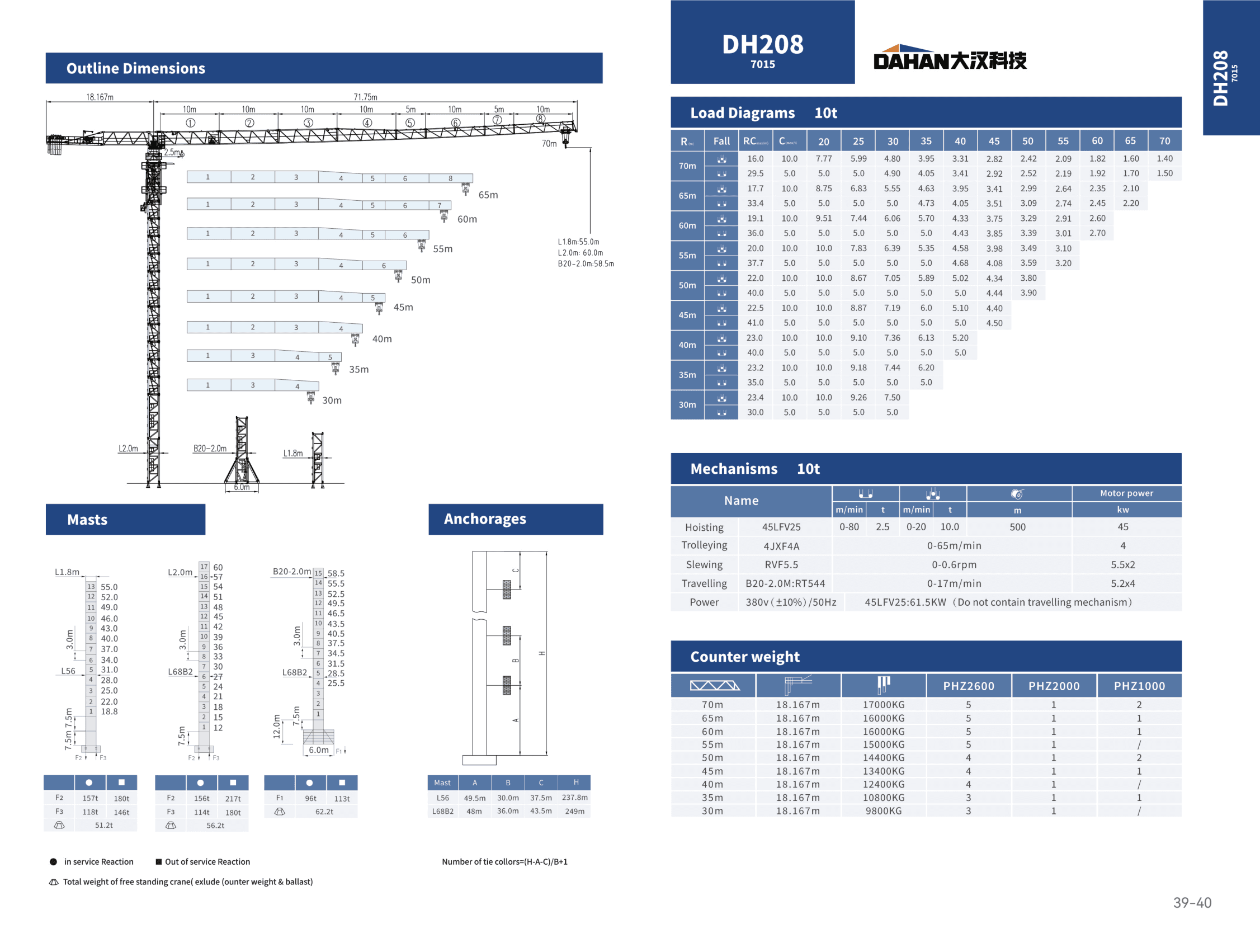

DH208 (7015) katalog sayfa 1
1 / 1

Kurulum Yukseklikleri

L1.8mKonfigurasyonu

Saseli Kurulum

Bom Alti55m
Kanca Alti53m

Statik (Ankarajli)

Bom Alti55m
Kanca Alti53m
L2.0mKonfigurasyonu

Saseli Kurulum

Bom Alti60m
Kanca Alti58m

Statik (Ankarajli)

Bom Alti60m
Kanca Alti58m
B20-2.0mKonfigurasyonu

Saseli Kurulum

Bom Alti58.5m
Kanca Alti56.5m

Statik (Ankarajli)

Bom Alti58.5m
Kanca Alti56.5m

Detayli Yuk Diyagrami

Resmi Katalog Verisi

Asagidaki degerler standart kurulum icindir. Ruzgar yuku, zemin etudu ve bina yapisina gore konfigurasyon muhendislerimiz tarafindan projeye ozel belirlenir.

BomFallR(Cmax)Cmax2025303540455055606570
70m216107.775.994.83.953.312.822.422.091.821.61.4
429.55554.94.053.412.922.522.191.921.71.5
65m217.7108.756.835.554.633.953.412.992.642.352.1
433.455554.734.053.513.092.742.452.2
60m219.1109.517.446.065.74.333.753.292.912.6
436555554.433.853.393.012.7
55m22010107.836.395.354.583.983.493.1
437.7555554.684.083.593.2
50m22210108.677.055.895.024.343.8
4405555554.443.9
45m222.510108.877.1965.14.4
4415555554.5
40m22310109.17.366.135.2
440555555
35m223.210109.187.446.2
43555555
30m223.410109.267.5
4305555
2-Fall (Hizli)
4-Fall (Agir yuk)
6-Fall
8-Fall (Ekstrem)

Bom Konfigurasyonu

Counter Jib18.167m
Max Jib70mtoplam uzunluk: 71.75m
Segments8

Kule Vinc Silueti

18.167m70m

Segment Konfigurasyonlari

18.167m
10m
1
10m
2
10m
3
10m
4
5m
5
10m
6
5m
7
10m
8
71.75m
1
2
3
4
5
6
7
8
70m
1
2
3
4
5
6
7
65m
1
2
3
4
5
6
8
60m
1
2
3
4
5
6
55m
1
2
3
4
5
7
50m
1
2
3
4
5
45m
1
2
3
4
6
40m
1
2
3
4
35m
1
3
4
30m
Kule Yukseklikleri (L1.8m / L2.0m / B20-2.0m):
Lv1:12m
Lv2:15m
Lv3:18m
Lv4:21m
Lv5:24m
Lv6:27m
...+11
Kullanilan Segment
Kullanilmayan Segment

Mekanizma Ozellikleri (10t)

IsimModelHiz 1Yuk 1Hiz 2Yuk 2Motor
Hoisting45LFV250-802.5t0-2010t45
Trolleying4JXF4A0-65m/min---4
SlewingRVF5.50-0.6rpm---5.5x2
TravellingB20-2.0M:RT5440-17m/min---5.2x4
Guc: 380v (±10%)/50Hz
Toplam: 45LFV25:61.5KW

Karsi Agirlik

YukseklikDosemeAgirlikBagBlok Dagilimi
70m18.16717000KG7PHZ2600:5/ PHZ2000:1/ PHZ1000:2
65m18.16716000KG6PHZ2600:5/ PHZ2000:1/ PHZ1000:1
60m18.16716000KG6PHZ2600:5/ PHZ2000:1/ PHZ1000:1
55m18.16715000KG6PHZ2600:5/ PHZ2000:1/ PHZ1000:/
50m18.16714400KG5PHZ2600:4/ PHZ2000:1/ PHZ1000:2
45m18.16713400KG5PHZ2600:4/ PHZ2000:1/ PHZ1000:1
40m18.16712400KG5PHZ2600:4/ PHZ2000:1/ PHZ1000:/
35m18.16710800KG4PHZ2600:3/ PHZ2000:1/ PHZ1000:1
30m18.1679800KG4PHZ2600:3/ PHZ2000:1/ PHZ1000:/

Kule Bolumleri (L1.8m / L2.0m / B20-2.0m)

17
||
60m
16
||
57m
15
||
54m
14
||
51m
13
||
48m
12
||
45m
11
||
42m
10
||
39m
9
||
36m
8
||
33m
7
||
30m
6
||
27m
5
||
24m
4
||
21m
3
||
18m
2
||
15m
1
||
12m

Max: 60m

Lv112m
Lv215m
Lv318m
Lv421m
Lv524m
Lv627m
Lv730m
Lv833m
Lv936m
Lv1039m
Lv1142m
Lv1245m
Lv1348m
Lv1451m
Lv1554m
Lv1657m
Lv1760m

Temel Agirliklari (ton)

F2 (L1.8m): 157t / 180t
F3 (L1.8m): 118t / 146t
F2 (L2.0m): 156t / 217t
F3 (L2.0m): 114t / 180t
F1 (B20-2.0m): 96t / 113t

Ankraj Bilgileri

ABCH
MastABCH (Max)
L5649.5m30m37.5m237.8m
L68B248m36m43.5m249m

A: Tie collar yatay mesafesi · B: Tie collar araligi · C: Ust uzanti · H: Max ankaraj yuksekligi

DH208 (7015)

Detayli teknik bilgi, projeye ozel konfigurasyon ve fiyat teklifi icin bize ulasin.

+90 212 234 54 61WhatsAppTeklif Talep Et

Bu modelin tum verilerini tek PDF olarak indirin.

Genel Katalog

Tum modelleri iceren PDF katalog

Bu Model Hakkinda Bilgi Alin

DH208 (7015) icin detayli bilgi ve fiyat teklifi almak icin bizimle iletisime gecin.

Teklif Al+90 212 234 54 61
